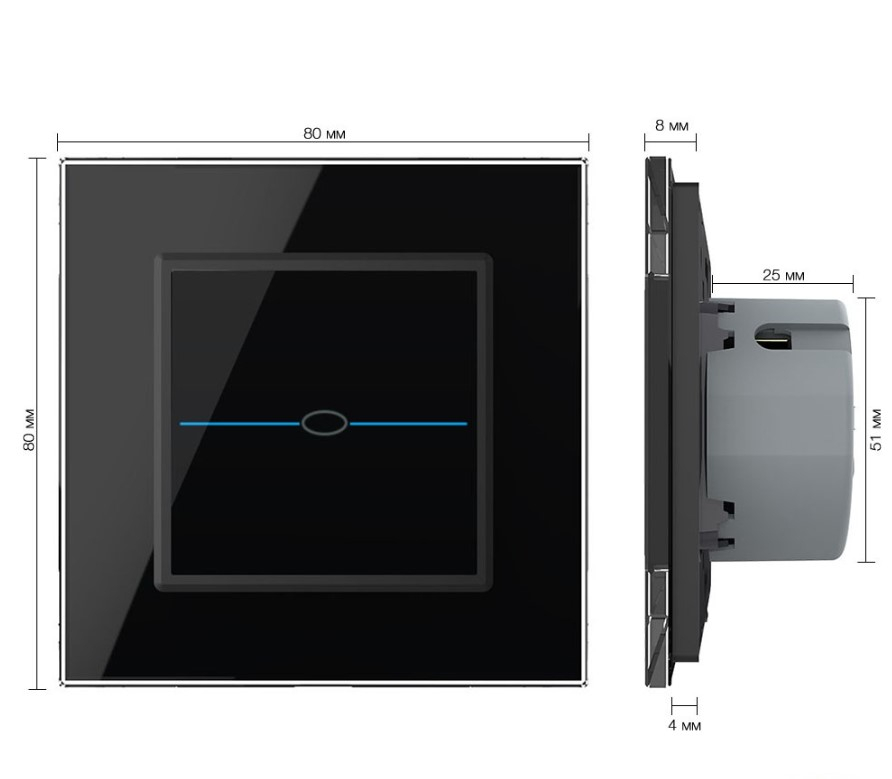

Одноклавишный сенсорный диммер со стеклянной рамкой LIVOLO Quadro VL-Q701D-12 Черного цвета предназначен для регулировки яркости диммируемых ламп одной линии нагрузки.

Включение/выключение освещения осуществляется одним легким прикосновением. Для регулировки уровня освещения необходимо удерживать палец на сенсоре. Диммер оснащен функцией, которая позволяет запоминать последний настроенный уровень яркости, что позволяет включать осветительные приборы с уже настроенной яркостью. Позволяет создать уютную атмосферу в комнате. Мягкая светодиодная подсветка позволит с легкостью найти выключатель в темном помещении.

Для установки выключателя не требуется переделывать проводку. Просто замените старый выключатель на сенсорный.
Устанавливается в круглый подрозетник в комплекте со стеклянной рамкой (в комплекте).

Эксплуатация

1. Коснитесь сенсора для вкл/выкл света.
2. Коснитесь и удерживайте палец на сенсоре для регулировки уровня освещения.
3. Оснащен функцией памяти. При включении свет включится на последнем установленном уровне яркости.
4. Выключатель имеет двухцветную светодиодную подсветку клавиши. Красный цвет - выключатель включен, синий цвет - выключен.
5. Рабочее напряжение: 110-250 В, 50-60 Гц.
6. Мощность нагрузки: 10 Вт/Клавиша диммируемая лампа - 500 Вт/Клавиша. Выключатель может немного нагреваться, когда включен.
7. Избегайте использования нагрузок, превышающих номинальный выходной ток 5 А/Клавиша.
8. Подходит для эксплуатации с любыми типами ламп.
9. Лампы должны поддерживать функцию диммирования. В противном случае они могут моргать и выключаться.
10. Если выключатель не работает должным образом, отключите питание на 1 минуту, а затем снова включите.
11. Срок службы: >20 лет. Гарантия 12 мес.

Комплектация

• Механизм выключателя.
• Металлический суппорт для крепления.
• Стеклянная рамка.

Монтаж

Установка выключателей производится после завершения чистового этапа отделочных работ. В противном случае в них может попасть строительная пыль, клей, краска и др., что приведет к выходу механизма из строя. Не является гарантийным случаем!

1. Достаньте комплектующие из упаковки.
2. Обязательно отключите питание перед установкой.
3. Поместите механизм выключателя в металлический суппорт.
4. Подсоедините провода. Подключение должно выполнятся строго со схемой подключения. К клемме L1 выключателя подключается нагрузка (соединительные провода от источника освещения - ноль), к клемме L подается питание (фаза). Затяните клеммы.
5. Зафиксируйте механизм в подрозетнике с помощью винтов. Монтаж осуществляется в круглую монтажную коробку (подрозетник) с минимальной глубиной 40 мм. и диаметром 65-70 мм. Межцентровое расстояние для крепёжных винтов должно составлять не менее 60 мм.
6. Установите стеклянную рамку.
   В комплекте, устанавливается на обесточенный выключатель.
7. Подайте питание на выключатель. Подождите 15-30 сек.

Меры предосторожности

Чтобы не получить травму и не повредить выключатель, внимательно прочтите все инструкции.

1. Не устанавливайте изделие в местах с высокой температурой, сильным светом и сильными магнитными полями, а также в других суровых условиях, например, вблизи источников огня.
2. Неправильное использование изделия может легко привести к его повреждению или поставить под угрозу личную безопасность и безопасность имущества.
3. Потребитель несет ответственность за любой личный и имущественный ущерб, возникший в результате неправильного использования продукта в соответствии с руководством пользователя.
4. Категорически запрещается разбирать выключатель.
5. Избегайте использования нагрузок, превышающих номинальный выходной ток выключателя.
6. Следует избегать интенсивных физических действий, включая стуки, бросания, топтание, сдавливание и т. д.
